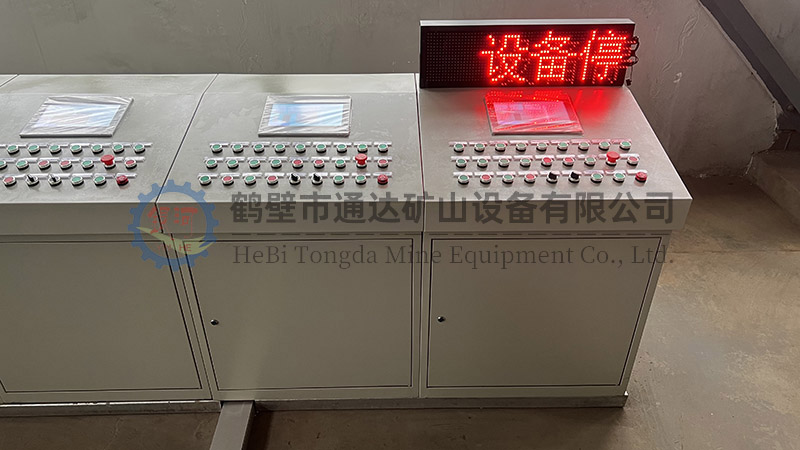

裝置概述

礦用提升信號裝置適用于斜井軌道運輸、煤礦生產場合，實現了煤礦生產中斜井軌道運輸、立井運輸?shù)男畔⒒?，該裝置以《煤礦用提升信號裝置通用技術條件》為設計準則，采用西門子PLC以太網控制結構，使整個裝置結構簡單、工作穩定、性能可靠?？瑟毩⒆鳛槊旱V提升信號裝置用，也可配合我公司煤礦軌道運輸監控裝置用，使煤礦軌道運輸更加智能化、可視化，可有效提高軌道運輸?shù)陌踩院妥詣踊健?/p>

裝置功能

1、顯示功能

狀態顯示：提升類別及指定的漢字顯示并具有部分語言提醒功能：“提人”“提物”“檢修”“特型”“急?！薄翱臁薄奥薄爸麟姟薄爸卑l(fā)”“轉發”；并具有水平去向顯示。如：“2→3”；數碼顯示：“0”“2”“3”“4”“5”

在上井口信號工選擇某一特定水平車場具有打點權限時，對打點權所在的水平進行顯示；

提升勾數的顯示；

對提升指令進行三鉤記憶、顯示，并具有手動清零功能；

備用信號及電源的狀態顯示。

2、閉鎖功能

水平間信號的閉鎖：在提升時，只有被選擇的水平車場可發出提升信號，其它水平不能發出提升信號，只能發出停車信號和急停信號；各水平的轉換只允許上井口完成；

信號間的閉鎖:當其中一個信號發出后，只有清除當前信號才能再發其它信號，否則其它信號無法發出；

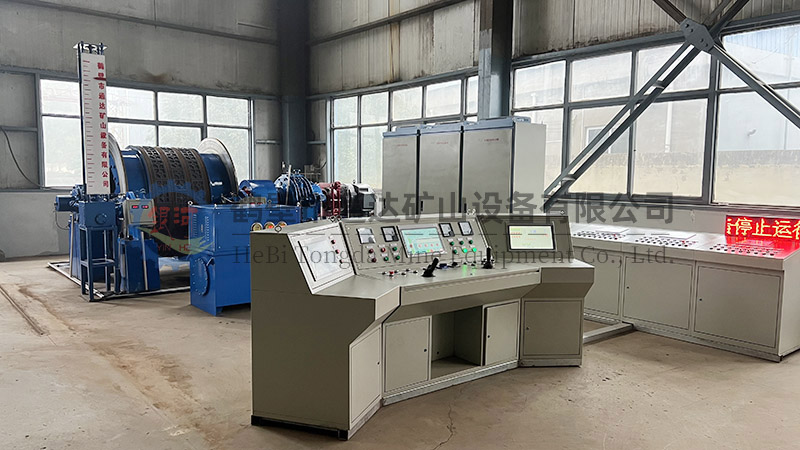

信號與絞車回路的閉鎖：上井口的信號不發到絞車房，絞車不能啟動，只有當絞車房收到來自上井口發出的打點信號指令后，絞車方可提升；

在“直發”狀態時，上井口可直發信號到絞車房，不受其它水平信號閉鎖***；在“轉發”狀態時，上井口收到其它水平打點信號后，方可進行打點信號的確定，將所發信號傳送至絞車房；

與絞車安全回路的閉鎖：當絞車房收到的各車場信號工發來的“急?！毙盘枙r，絞車安全回路跳閘，急停信號不受任何閉鎖***；

提人、提物、檢修、特型四個信號間互相閉鎖，這四個信號的轉換由上井口完成；

3、信號聲響輸出

有與信號點數相同次數的打點音箱報警功能，如當信號“3”發出后，將有3次打點聲音輸出。當顯示狀態進行切換時會有相應的聲音提示。

4、聲光報警功能

上井口提升信號確認信號發到絞車房、打點信號聲音輸出后，報警箱進行聲光報警并顯示“信號發出，嚴禁行人”。

5、急停報警功能

急停信號與絞車安全回路閉鎖，急停信號全線顯示并進行報警提醒。

6、語音通話功能

雙工對講，在絞車房←→上井口←→中間水平、下井口間通過按鍵撥號的方式選擇需要聯絡的任意水平，選擇與被呼叫方進行通話；

7、呼叫功能

用于上、下井口及各水平之間信號呼叫。

8、道岔的監控功能

道岔的控制和狀態輸出顯示。

9、與監控系統通訊功能

裝置具有通訊接口，可與上位計算機進行數據交換，可接收上位計算機所發打點信號并進行輸出控制。
